GNSS & COMPASS M8Q-5883

Özellikler

• 72 kanallı M8 motor GPS L1C/A, SBAS L1C/A, QZSS L1C/A, QZSS L1 SAIF, GLONASS L1OF, Galileo E1B/C
• Gürültü engelleme için yerleşik Ultra düşük gürültülü 3.3V voltaj regülatörü ve RF filtresi
• Optimize edilmiş performans için ek bir ön uç LNA ve artırılmış sıkışma bağışıklığı için bir ön uç SAW filtresi içerir
• Dahili gömülü GNSS yama anteni, düşük güç tüketimi
• 15 x 15 mm yama anteni, Sağ El Dairesel Polarize (RHCP) antenin performansı ile herhangi bir tasarıma entegre edilebilecek küçük bir boyut arasında en iyi dengeyi sağlar. Manyetik sensör QMC5883L entegre
• Maksimum navigasyon güncelleme oranı
• Tek GNSS 18 Hz'e kadar
• 2 Eşzamanlı GNSS (GPS ve GLONASS) 10 Hz'e kadar
• Yatay konum doğruluğu (GPS ve GLONASS) 2,5 m CEP
• Hız doğruluğu 0,05 m/s
• Soğuk başlatma 26 s
• Yardımlı soğuk başlatma: 2 s
• Sıcak başlatma 1 s
• Hassasiyet
• İzleme ve Navigasyon: –165 dBm
• Yeniden edinme: –158 dBm
• Soğuk başlatma: –146 dBm
• Sıcak başlatma: –155 dBm
• Giriş voltaj aralığı: 4~5,5 V
• Güç tüketimi: 40mA
• GPS SAM-M8Q için Uart (Tx,Rx) arayüzü
• Pusula QMC5883L için I2C (DA,CL) arayüzü
• SICAK modül başlatma için pil

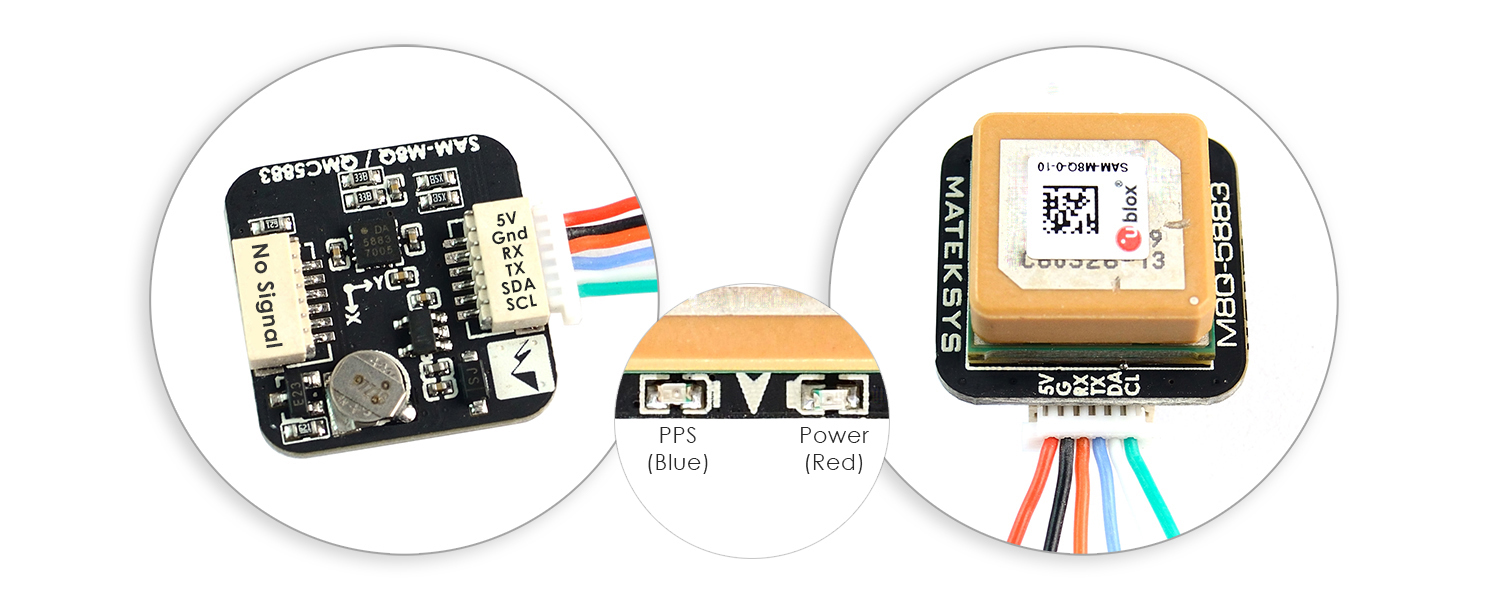

• Güç LED'i (Kırmızı) & Zaman darbesi LED'i (Mavi)

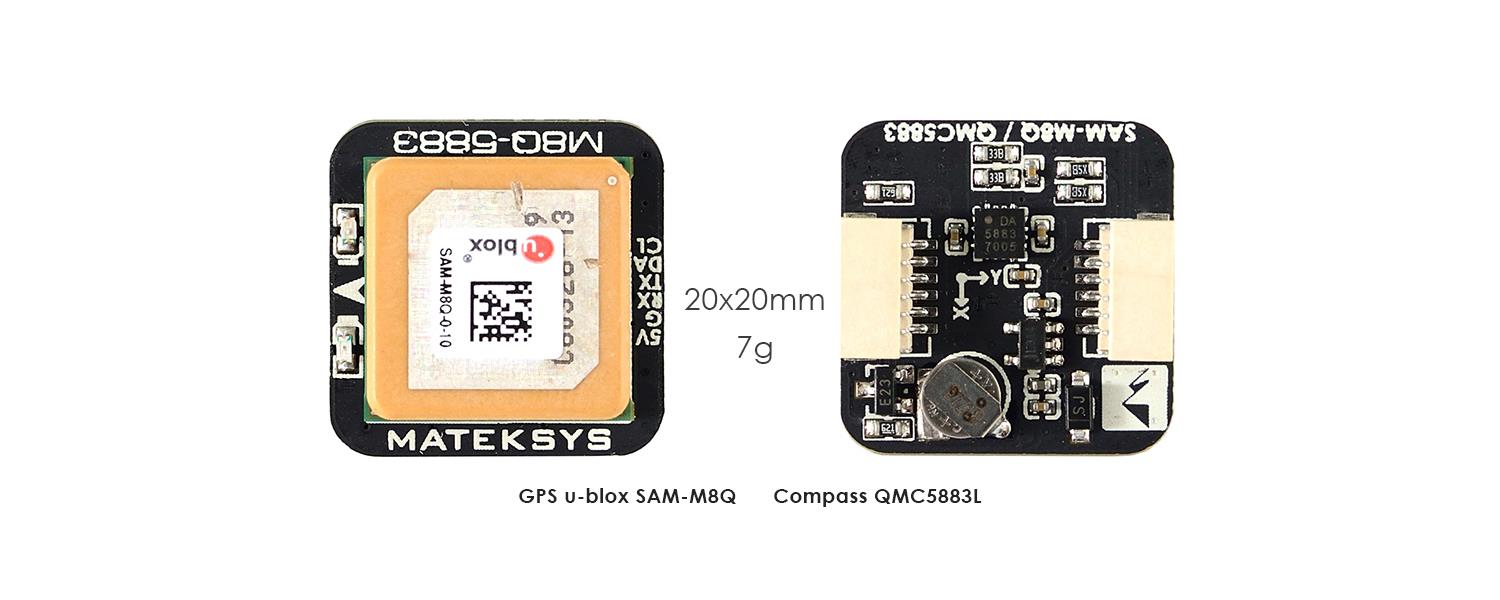

• Boyutlar: U20 x G20 x Y10 mm
• Ağırlık: 7 gram

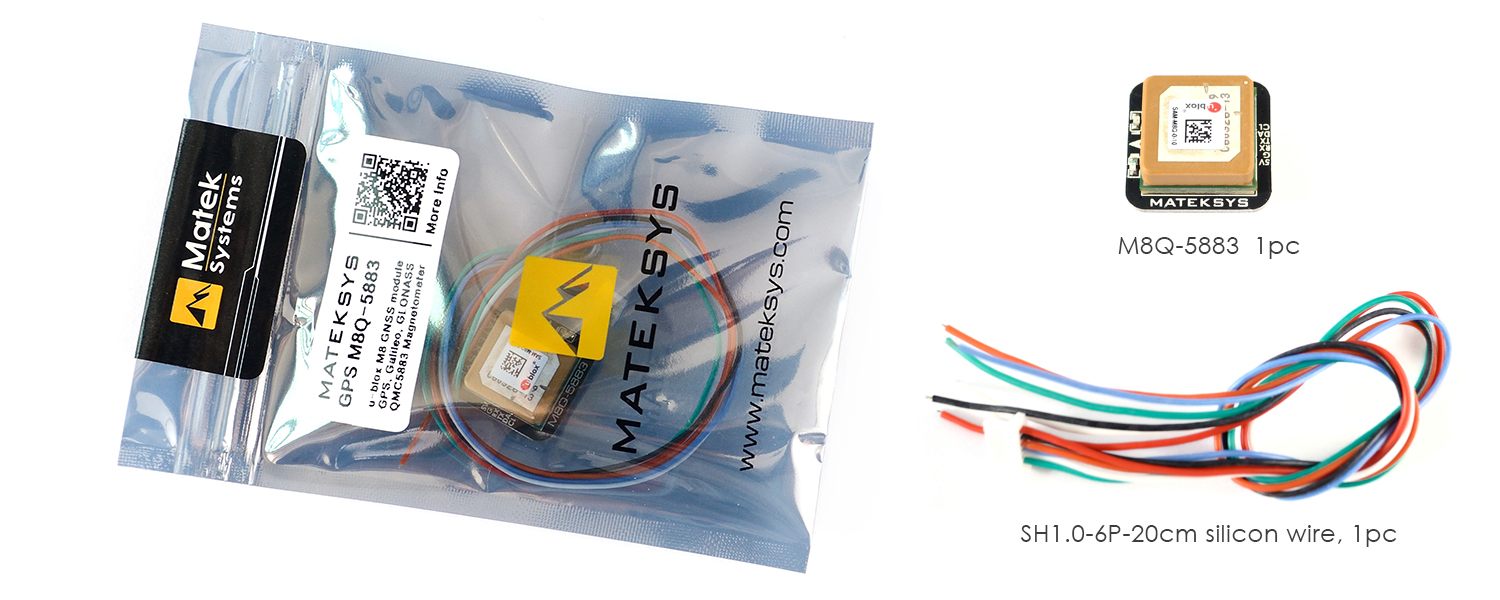

• INAV/Betaflight/Ardupilot vb. tarafından desteklenir. Dahil
• M8Q-5883 modülü, 1 adet
• SH1.0-6P 20cm silikon tel, 1 adet
• Şeffaf PVC Isıyla daralan tüp

İpuçları

• GPS, GLONASS, SBAS, QZSS varsayılan olarak etkindir
• u-blox M8Q serisinde harici flaş bellek yoktur
• Mavi PPS LED yanıp sönmesi (1Hz) 3D sabit anlamına gelir
• güncelleme hızı 1Hz ve baud hızı varsayılan 9600
• Baud 9600~115200 INAV/BF/Ardupilot tarafından desteklenir
• INAV UBLOX Protokolü ile güncelleme hızı 5Hz
• INAV UBLOX7 Protokolü ile güncelleme hızı 10Hz
• Pusula Hizalaması (İleri ok ve düz montaj): Manyetometrenin eğilmesi kesinlikle önerilmez!
• INAV/BetaFLight: Uçuş kontrol oku öne baktığında CW 270° Döndürme de
• Ardupilot/Görev Planlayıcı: Dönme Yok
• BF, GPS konum tutma ve RTH'yi desteklemiyor, GPS Kurtarma modu BF3.5 veya sonuncusu tarafından destekleniyor.
• INAV yazılımına sahip Sabit kanatlar için pusulaya gerek yok
• Seramik antendeki çizikler, antenin ublox tarafından ayarlanmasının sonucudur.
• Pusula/manyetometrenin elektrik hatlarından/ESC'den/motorlardan/demir bazlı malzemeden 10 cm uzakta olduğundan emin olun
